WDZ6

Installatietekening Ekelhoff Tekening
Keuken ombouw JVO Tekening
Siemens iQ700 Oven met magnetron HM936GCB1 Ekelhoff Specificatie
Siemens iQ700 Inbouw stoomoven HS936GCB1 Ekelhoff Specificatie
Siemens iQ500 Diepvriezer GI11VADC0 Ekelhoff
Siemens iQ500 Inbouw koelkast KI81RADE0 Ekelhoff Specificatie
Miele Vaatwasser G5278SCVIXXLE Ekelhoff Specificatie
Kookplaat Novy Easy Pro recirculation 1861 Ekelhoff Specificatie
Quooker Combi+ 22+XCHR Ekelhoff Specificatie

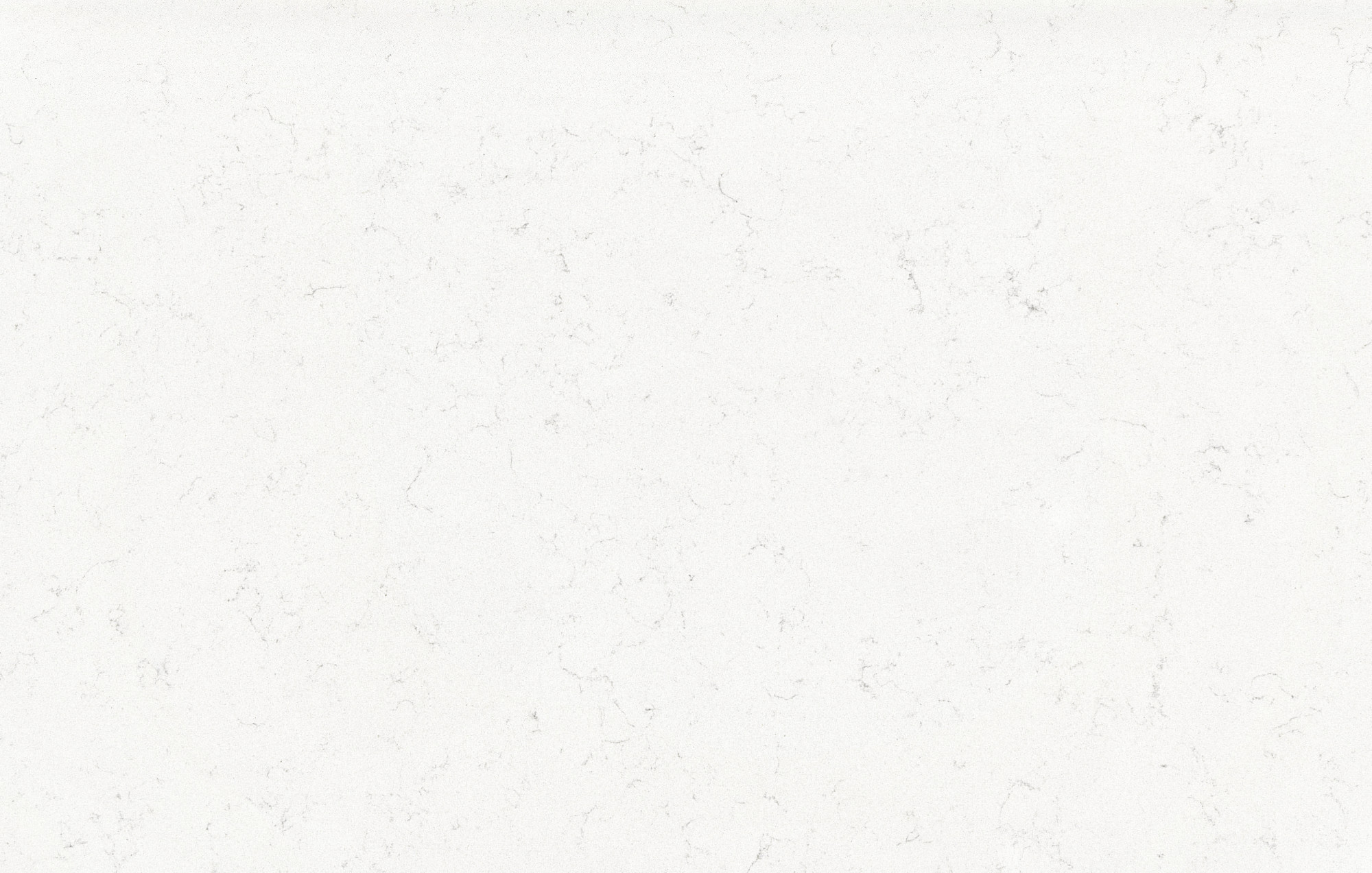

Werkblad Miami Vena Ekelhoff Afbeelding
Bijkeuken:

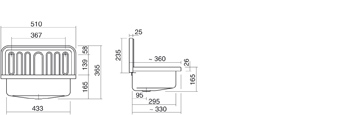

Uitstortgootsteen Alape uitstortgootsteen plaatstaal 0930008 Installatie

Beganegrond:
Tegelplan Tekening
Hal, toilet, bijkeuken Vloer: Winckelmans 10x10, Blanc / Ardoise, holle plint 100 x 100 x 9 mm, Plint: 100 x 100 x 25 mm Patroon
1e verdieping:
Tegelplan Tekening
Badkamer, toilet Vloer: Granito tegel 60x60 60 x 60 x 2 cm
Wand: 40x10 40 x 10 cm

Beganegrond:
Toilet Villeroy Boch Subway 3.0 4670T001 Tekening
Inbouwreservoir Geberit UP320 Installatie
Tekening
Tekening
Bedieningspaneel Luca Varess Perola Tekening
Fontein Duravit ME 071740 Installatie
Kraan Hans Grohe Talis E Tekening
1e verdieping:
Toilet Als beganegrond

Lichtplan: Concept tekening
Inbouwspot: Aantal: Locatie:
WD Deep 1.0 PAR16 10x Slaapkamer achter: 1, Toilet boven: 1x, Zolder voor: 1x, Zolder overloop: 1x, Zolder achter 2x, Achtergevel:l 2x, Zijgevel: 2x
WD Deep 1.0 LED DALI 6x Woonkamer: 4x, Eetkamer: 2x
WD Deep petit 1.0 LED DALI 6x Slaapkamer voor: 4x, Overloop: 2x,
WD Deep adjust petit 1.0 LED DALI 5x Keuken: 4x, Eetkamer: 1x
Opbouwspot:
WD Solid 1.0 LED DALI 4x Keuken: 2x, Eetkamer: 2x
Wandlamp:
WD Ray mini 2.0 PAR 16 2x Zolder voor: 1x, Zolder achter 1x
WD Oris 0.8 LED 5x Verdieping trap: 3x, Zolder trap: 2x

Ruimte Model Afmeting H x B x D Vermogen @ 45°C
Slaapkamer 1 (1e verdieping voor) Jaga Strada Hybrid 05014021.133ACO 50 x 140 x 20 cm 2291 Watt
Slaapkamer 2 (1e verdieping achter) Jaga Strada Hybrid 05014011.133ACO 50 x 140 x 12 cm 1383 Watt
Slaapkamer 3 (zolder voor) Jaga Strada Hybrid 05008021.133ACO 50 x 80 x 20 cm 1217 Watt
Slaapkamer 4 (zolder achter) Jaga Strada Hybrid 05008021.133ACO 50 x 80 x 20 cm 1217 Watt

Beganegrond:Dikte:
Eiken parket: 6 X 90 X 450 mm 6 mm
Ondervloer: Mozaïk 8 mm
Plint: 90 mm
1e / 2e verdieping: Dikte:
Eiken Twin Plank: 16 x 180 mm 16 mm
Ondervloer: Vilt 7 mm
Plint: 90 mm

Voordeur Concept tekening
